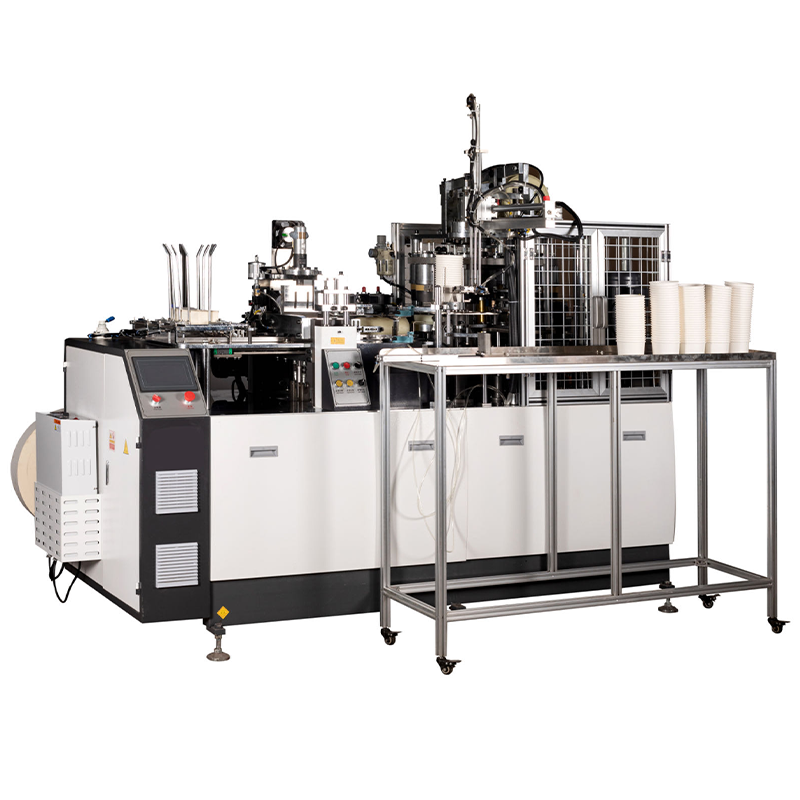

Installationschritte für eine neue Papier-Schüsselmaschine

Prüfen Sie die Standortbereitschaft: Raum, Grundriss und statische Untergrundkonstruktion

Berechnen Sie den minimal erforderlichen Bodenplatz, die Freiräume und die Integration in den Arbeitsablauf

Eine präzise räumliche Planung verhindert betriebliche Engpässe bei der Produktion von Papier-Schüsseln. Messen Sie:

• Maschinenfußabdruck + 1,5 m Freiraum auf allen Seiten für Wartungszugang
• Material-Zu- und -Abflusswege ausgerichtet auf die bestehende Logistik (z. B. Zellstofflieferung an die Bereitstellungszone für Fertigwaren)
• Ergonomische Bedienerzonen , ausgelegt, um Kreuzverkehr mit automatisierten Komponenten zu vermeiden

Geben Sie eindeutigen Vorrang einrichtungsübergreifenden Arbeitsabläufen – dadurch verringern sich die Transportwege zwischen Spritzguss-, Press- und Verpackungsstationen um 30 % gegenüber fragmentierten Anordnungen. Prüfen Sie, ob die Raumhöhe ausreichend ist, um oberhalb liegende Versorgungsleitungen und Lüftungsanforderungen aufzunehmen.

Überprüfen Sie die Festigkeit des Betonfundaments, die Ebenheits-Toleranz (±0,5 mm/m) sowie die Schwingungsisolierung

Die strukturelle Integrität wirkt sich unmittelbar auf die Lebensdauer der Maschinen und die Produktkonsistenz aus. Bestätigen Sie:

• Verstärkte Betondicke ≥ 300 mm , mit einer Druckfestigkeit von 5.000 psi
• Laser-eingeebnete Fundamente , wobei eine Abweichung von ±0,5 mm/m über die gesamte Montagefläche eingehalten wird
• Schwingungsdämpfende Unterlagen oder Feder-Entkoppler , wodurch die Übertragung von Resonanz um 40 dB reduziert wird

Die Vernachlässigung der Fundamentvorbereitung birgt das Risiko einer fehlerhaften Ausrichtung und damit verbundenen Verschleißerscheinungen, was die Kosten für Ersatzteile jährlich um bis zu 35 % erhöhen kann. Die Verankerungsbolzen müssen mindestens 15 cm in gehärteten Beton eingebracht werden, wobei alle Hohlräume mit Epoxidharz-Gussmasse vollständig ausgefüllt werden müssen.

Die Papier-Schüssel-Maschine montieren und ausrichten, um betriebliche Stabilität zu gewährleisten

Die korrekte Montage und Ausrichtung ist absolut entscheidend, um einen vibrationsfreien, reibungslosen Maschinenbetrieb zu gewährleisten und die Lebensdauer der Anlagen zu verlängern. Beginnen Sie damit, mithilfe jener Laser-Ausrichtungswerkzeuge, auf die sich heutzutage alle verlassen, zu prüfen, ob die Fundamentplatte innerhalb einer Toleranz von etwa einem halben Millimeter pro Meter waagerecht ausgerichtet ist. Stellen Sie sicher, dass die Verankerungsbolzen gemäß den Herstellerangaben ordnungsgemäß angezogen werden – üblicherweise liegt das erforderliche Drehmoment bei etwa 80 bis 100 Newtonmeter. An den Stellen, an denen die Maschine tatsächlich mit dem Boden in Kontakt steht – insbesondere an kritischen Auflagepunkten – muss Epoxidharz-Gussmasse aufgetragen werden. Dadurch werden minimale Bewegungen unterbunden, die bei hohen Betriebsdrehzahlen zu Problemen führen können. Vergessen Sie nicht, auch Schwingungsdämpfungsplatten unter die Maschinenfüße zu legen, insbesondere in unmittelbarer Nähe der Umformbereiche, da dort die Schwingungsamplitude typischerweise im Frequenzbereich zwischen 15 und 20 Hertz ihr Maximum erreicht. Sobald alle Komponenten montiert sind, überprüfen Sie während der Probelaufphasen mit Messuhren, ob sich an keiner Stelle entlang der Achsen eine Verschiebung von mehr als 0,05 mm ergibt. Durch diese Maßnahmen lassen sich lästige Spannungsrisse in den Antriebssystemen im Laufe der Zeit wirksam vermeiden. Zudem bedeutet eine konstante Felgenwanddicke innerhalb einer Toleranz von ±0,1 mm insgesamt weniger Ausschuss. Verpackungsingenieure berichten, dass dieser Ansatz den Ausschuss um rund 12 bis 18 Prozent senkt – ein Effekt, der sich langfristig deutlich summieren lässt.

Anschluss von Strom, Druckluft und Versorgungsmedien gemäß weltweiter Sicherheitsstandards

Elektrische Integration: Spannungs-/Phasenanpassung sowie Konformität mit IEC 60204-1 und UL 508A

Überprüfen Sie vor dem Anschluss, ob die Stromversorgung Ihrer Anlage den Spannungs- und Phasenanforderungen der Maschine entspricht – Fehlanpassungen führen zu Motorausfällen und Sicherheitsrisiken. Alle Verdrahtungsarbeiten müssen den Normen IEC 60204-1 und UL 508A entsprechen, die folgende Anforderungen vorschreiben:

• Gehäuse für elektrische Komponenten mit Schutzart IP54
• Not-Aus-Schaltkreise, die unabhängig vom Steuerungssystem verdrahtet sind
• Kurzschlussschutz, der innerhalb von 0,1 Sekunden nach Erkennung einer Störung auslöst

Verwenden Sie beim Anschließen Drehmoment-kalibrierte Werkzeuge, um lockere Kontakte zu vermeiden – eine der häufigsten Ausfallursachen, die laut den industriellen Sicherheitsaudits 2024 in über 35 % der Fälle bei Industrieanlagen genannt wird. Trennen Sie vor Wartungsarbeiten stets die Stromquellen mittels sichtbarer Leistungsschalter.

Druckluft- und Vakumeinrichtung: Versorgung mit 6–7 bar unter Einsatz von Filterung, Trocknung und dichtem Anschluss

Die Aufrechterhaltung des Drucks der Druckluft im Bereich von 6 bis 7 bar gemäß der ISO 8573-1-Klasse 2 ist für einen ordnungsgemäßen Betrieb unerlässlich. Um Kontaminationsprobleme zu bewältigen, installieren Sie Koaleszenzfilter zusammen mit Kältemitteltrocknern, bevor die Luft kritische Stellen im System erreicht. Diese Komponenten entfernen wirksam Öl und Feuchtigkeit aus dem Luftstrom, was andernfalls zu Problemen bei der korrekten Haftung der Zellstoffmasse in den Formwerkzeugen während der Produktion führen könnte. Bei der Verbindung von Komponenten bieten Schnellkupplungen mit Doppel-O-Ring-Dichtungen deutliche Vorteile gegenüber herkömmlichen Gewindeverbindungen. Sie erzeugen nicht nur nahezu dichte pneumatische Verbindungen (mit einer Leckrate unterhalb von einem halben Prozent), sondern reduzieren zudem die Installationszeit im Vergleich zu älteren Methoden um rund zwei Drittel. Und was die Vakuumsysteme betrifft? Auch hier gibt es spezifische Aspekte zu berücksichtigen …

• Positionieren Sie Pumpen innerhalb von 3 Metern von Saugstellen
• Verwenden Sie Vakuum-Sensoren mit einer Genauigkeit von ±1 % zur Überwachung des Formdrucks
• Führen Sie Seifenblasentests an allen Verbindungsstellen bei 150 % des Betriebsdrucks durch

Leiten Sie pneumatische Abluftströme von den Bedienerzonen weg, um die ISO-4414-Geräuschgrenzwerte einzuhalten.

Führen Sie Vor-Inbetriebnahme-Prüfungen und die erste Kalibrierung der Papier-Schüsselmaschine durch

Die Verifizierung vor der Inbetriebnahme verhindert kostspielige Ausfälle und Sicherheitsvorfälle – Industrieunfälle mit Maschinen verursachen im Durchschnitt Schäden in Höhe von 740.000 USD (Ponemon Institute, 2023). Ein strukturierter Ansatz gewährleistet die Betriebsbereitschaft.

Validierung des Sicherheitssystems: Not-Aus, Lichtvorhänge und Verriegelungstests

Überprüfen Sie, dass Not-Aus-Schalter sämtliche Bewegung innerhalb von 0,5 Sekunden gemäß ISO 13850 zum Stillstand bringen. Testen Sie die Empfindlichkeit der Lichtvorhänge mithilfe kalibrierter Hinderniswerkzeuge – Fehlausrichtung ist für 23 % der Unfälle bei der Inbetriebnahme verantwortlich (Occupational Safety Journal, 2024). Stellen Sie sicher, dass Verriegelungen die Funktionen deaktivieren, sobald Schutzeinrichtungen geöffnet werden. Dokumentieren Sie alle Reaktionen des Sicherheitsbezogenen Steuerungssystems (SIS).

Mechanische Kalibrierung: Formausrichtung, Dosierzeitpunkt und Initialisierung der Druckparameter

Richten Sie die oberen und unteren Formen mithilfe von Messuhren auf eine Toleranz von etwa 200 Mikrometern aus. Stellen Sie sicher, dass die Zuführung der Papiermasse genau mit der Verweilzeit synchronisiert ist, da die meisten Störungen auftreten, wenn diese beiden Parameter nicht korrekt abgestimmt sind (davon sind über drei Viertel aller Probleme betroffen). Starten Sie den hydraulischen Druck bei etwa 40 % des später erforderlichen Betriebsdrucks und steigern Sie ihn schrittweise. Notieren Sie zudem einige grundlegende Messwerte wie die Dauer eines Zyklus und die Wandstärke der Schüsseln. Diese Werte sind später hilfreich, um Probleme zu diagnostizieren oder Vergleiche mit anderen Produktionsläufen durchzuführen.

FAQ

Welche Bodenfläche wird für eine Papierschüssel-Produktionsmaschine empfohlen?

Es wird empfohlen, den Maschinenfußabdruck zuzüglich einer Freifläche von 1,5 Metern auf allen Seiten für Wartungsarbeiten einzuplanen.

Wie stelle ich eine ordnungsgemäße Ausrichtung und Stabilität der Papierschüssel-Maschine sicher?

Stellen Sie sicher, dass die Basis mit Laser-Ausrichtungswerkzeugen innerhalb von etwa einem halben Millimeter pro Meter waagerecht ausgerichtet ist, und tragen Sie Epoxidharz-Klebemörtel an den Stellen auf, an denen die Maschine den Boden berührt, um ein Verrutschen zu verhindern.

Was muss ich bei der Strom- und Druckluftversorgung beachten?

Stellen Sie sicher, dass die Stromversorgung den Spannungs- und Phasenanforderungen der Maschine entspricht, und halten Sie den Druck der Druckluft zwischen 6 und 7 bar ein; zudem ist eine Filterung und Trocknung der Druckluft erforderlich, um Verunreinigungen zu vermeiden.

Wie führe ich die Vor-Inbetriebnahme-Prüfungen durch?

Überprüfen Sie Sicherheitssysteme wie Not-Aus-Schalter und Lichtvorhänge sowie die mechanische Kalibrierung durch Ausrichtung der Werkzeuge und Synchronisierung von Zuführung und Verweilzeit.
