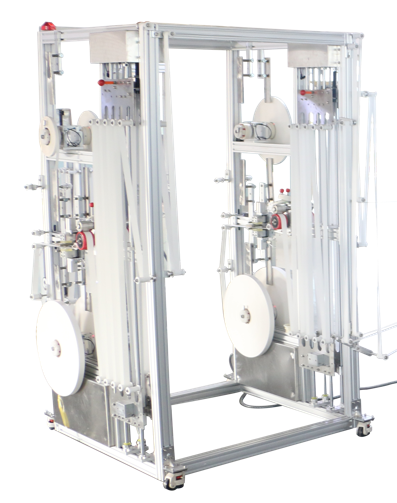

Macchina per la produzione di cannucce di carta a velocità media con 8 lame, modello: BJZGJ-20

Interfaccia uomo-macchina adottata, impostazione dei parametri tramite touchscreen, facile da utilizzare. Controllato da encoder, azionato da servomotore. Automatico ed altamente efficiente.

Utilizzo di fornitori di marchi rinomati per motori e apparecchiature elettriche. Struttura sottoposta a trattamento termico/termico per eliminare le tensioni interne e garantire una maggiore durata.

Lingue di controllo multiple tra cui scegliere: inglese, cinese, vietnamita, spagnolo...

Dati tecnici principali

Modello	GDZGJ-20
Parametro tecnico		Parti principali
Energia elettrica	380 V / trifase / 50 Hz	PLC	PanKong
Consumo elettrico	4,5–6,5 kW/h	Schermo di controllo	Schneider
FLA	13.5A	Programma di controllo	GD-XJ2.0
Velocità	0–70 metri/min	Servomotore	Schneider
Strato di carta	2–4 strati	Servomotore	Schneider

Modello	GDZGJ-20
Parametro tecnico		Parti principali
Energia elettrica	380 V / trifase / 50 Hz	PLC	PanKong
Consumo elettrico	4,5–6,5 kW/h	Schermo di controllo	Schneider
FLA	13.5A	Programma di controllo	GD-XJ2.0
Velocità	0–70 metri/min	Servomotore	Schneider
Strato di carta	2–4 strati	Servomotore	Schneider
Diametro della cannuccia	Diametro interno maxi 12 mm	Frequenza convertitore	Schneider
Spessore massimo	Maxi 1 mm	Circuito di scatto	Schneider
Spessore minimo		Relay	Schneider
Lunghezza della paglia	100–1000 mm Distanza tra due lame	Sensore di segnale	Omron
Metodo di taglio	8 lame, azionamento pneumatico	Codificatore	Omron
Metodo di incollaggio	Singolo e doppio strato	Cilindro pneumatico	AIRTAC
Controllo della lunghezza	Codificatore	Cuscinetto	HRB
Controllo della Velocità	Tracciamento servo	Attrezzature/funzioni aggiuntive
Operatore	1 persona	Funzione di collegamento della carta	Avere
Fissaggio del mandrino	Morsa a vite	Coperchio antipolvere e di protezione	Avere

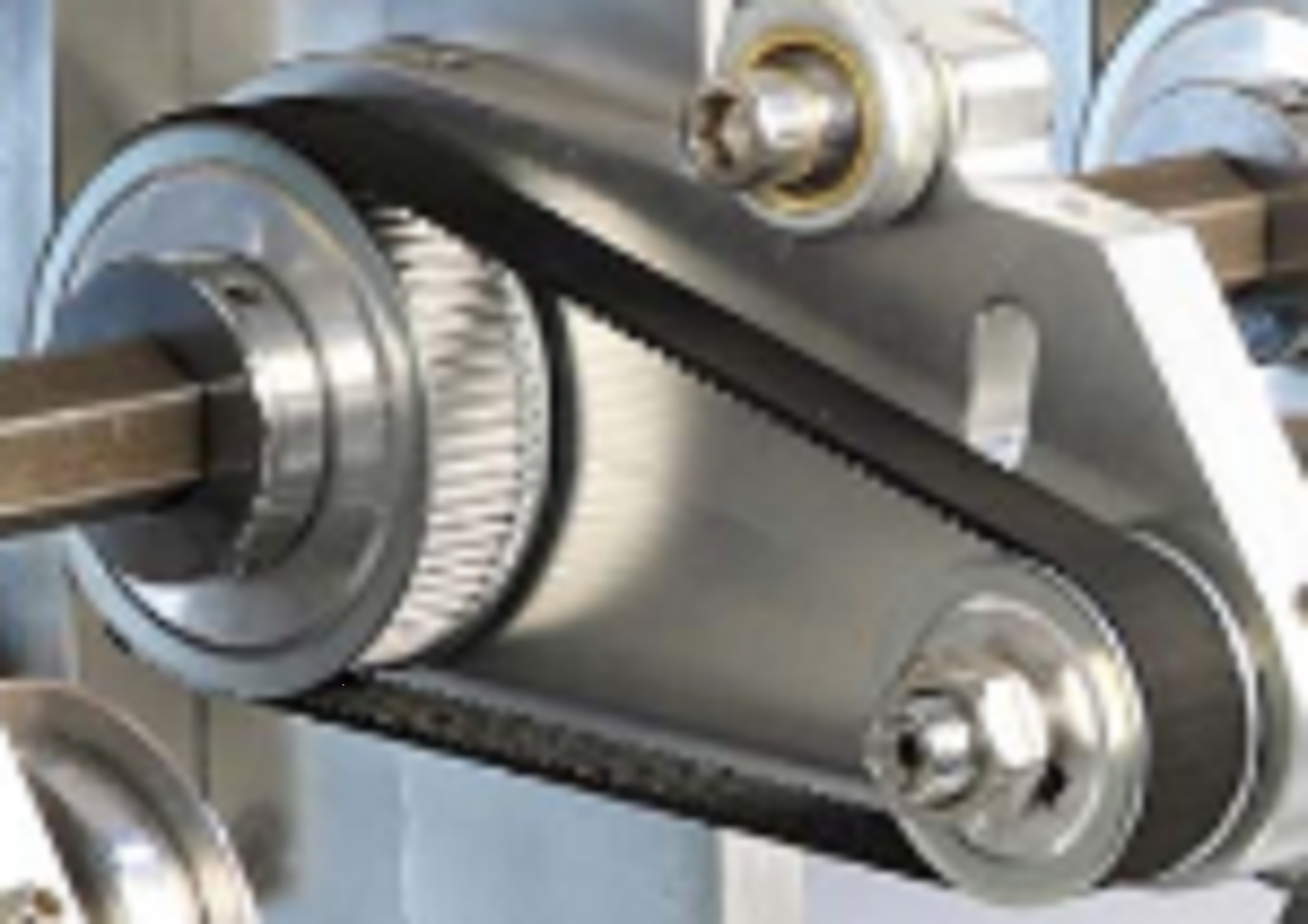

Controllo della sincronizzazione	Cinghia servo	Coperchio del rullo avvolgitore	Avere
Controllo della tensione della cinghia avvolgitrice	COMANDO A MANOPOLA	Coperchio della lama tagliente	Avere
Controllo dell'angolo della cinghia	COMANDO A MANOPOLA	Sensore di tensione della forza di trazione	Avere
Lubrificazione	Grasso lubrificante	Grasso per lubrificazione automatica	Avere
Dimensioni e peso		Forza costante di riavvolgimento	Avere
Dimensioni della parte principale	3850×1200×1600 mm	Stampo Antivibrazione scalatore	Avere
Dimensioni dell'area di installazione	8000×4500×1900 mm	Pompa per il riciclo della colla	Avere
Diametro del rullo avvolgitore	215 mm	Astina limitatrice del sistema di taglio	Avere
Altezza del rullo avvolgitore	120mm	Lingua multi-controllo	Avere
Peso	1400 kg	Coperchio in acciaio inossidabile	Opzionale
Ricambi allegati
Stampo per cannucce di carta	3 set	Cintura avvolgente	15 pezzi
Lame da taglio	14 Pz	Scatola degli attrezzi	Avere
Cilindro ad aria	1 Pz	Morsetto per asta di trazione sottile	2 pz
Nastro adesivo doppio	Diversi per la funzione di collegamento del supporto per rotoli di carta	Colla adesiva metallica	2 bottiglie

8macchina per taglio di cannucce di carta ( 5motori servo)

Interfaccia uomo-macchina adottata, impostazione dei parametri tramite touchscreen, facile da utilizzare. Controllato da encoder, azionato da servomotore. Automatico ed altamente efficiente.

Utilizzo di fornitori di marchi rinomati per motori e apparecchiature elettriche. Struttura sottoposta a trattamento termico/termico per eliminare le tensioni interne e garantire una maggiore durata.

Lingue di controllo multiple tra cui scegliere: inglese, cinese, vietnamita, spagnolo...

Vantaggio del GDZGJ-20:

Sistema con 8 lame di taglio, nuova struttura del cilindro di taglio. Regolazione più agevole del cilindro pneumatico in salita e discesa durante la produzione di cannucce di carta di diverso diametro.
3 gruppi di motori servo per il rullo avvolgitore, per il movimento sinistra/destra del sistema di taglio, per il rullo di supporto e per le lame di taglio.
Funzione automatica di collegamento dei rotoli di carta con supporto a sbalzo, innesto automatico, 4 strati .
Funzione automatica di alimentazione della stazione colla.
Sistema automatico di lubrificazione con ingrassaggio per il sistema di taglio.
I principali componenti elettrici sono di marche famose, Schneider ad esempio il motore servo principale, il driver del motore servo, frequenza convertitore , touchscreen.

Principali parti gratuite per la macchina per la produzione di cannucce di carta:

14lame da taglio; 4. 15 cinghie avvolgenti;
3 set di stampi per cannucce di carta; 5. 1 cinghia per lame da taglio
1 cilindro pneumatico.

Nome della componente	Immagine	Quantità
Legno da taglio		14 pezzi/insieme
Cintura avvolgente		15 pezzi/insieme
Stampo per cannucce		1 set di stampi comprende: Astina di trazione sottile; Mandrino; Tappetino da taglio 3 set di stampi gratuiti Da 4 a 12 mm di diametro esterno, scegliere 3 dimensioni.
Cilindro ad aria		1
Cinghia per lama di taglio		1

A con nuova giunzione automatica della carta
