Machine moyenne vitesse pour la fabrication de pailles en papier avec 8 lames, modèle : BJZGJ-20

Interface homme-machine adoptée, réglage des paramètres sur écran tactile, utilisation facile. Contrôlé par codeur, entraîné par moteur servo. Automatique et hautement efficace.

Sélection et utilisation de fournisseurs réputés pour les moteurs et les équipements électriques. Châssis traité thermiquement/par trempe afin d’éliminer les contraintes internes et d’assurer une plus longue durée de vie.

Plusieurs langues de commande disponibles au choix : anglais, chinois, vietnamien, espagnol…

Données techniques principales

Modèle	GDZGJ-20
Paramètre technique		Parties principales
Puissance électrique	380 V / triphasé / 50 Hz	PLC	PanKong
Consommation électrique	4,5 à 6,5 kW·h	Écran de contrôle	- Je ne sais pas.
CPI	13.5A	Programme de contrôle	GD-XJ2.0
Vitesse	0 à 70 mètres/minute	Pilote de servomoteur	- Je ne sais pas.
Couche de papier	2 à 4 couches	Servo moteur	- Je ne sais pas.

Modèle	GDZGJ-20
Paramètre technique		Parties principales
Puissance électrique	380 V / triphasé / 50 Hz	PLC	PanKong
Consommation électrique	4,5 à 6,5 kW·h	Écran de contrôle	- Je ne sais pas.
CPI	13.5A	Programme de contrôle	GD-XJ2.0
Vitesse	0 à 70 mètres/minute	Pilote de servomoteur	- Je ne sais pas.
Couche de papier	2 à 4 couches	Servo moteur	- Je ne sais pas.
Diamètre des pailles	Diamètre intérieur maximal : 12 mm	Fréquence convertisseur	- Je ne sais pas.
Épaisseur maximale	Maxi 1 mm	CIRCUIT débrancheur	- Je ne sais pas.
Épaisseur minimale		Relais	- Je ne sais pas.
Longueur de paille	100 à 1000 mm Distance entre deux lames	Capteur de signal	Omron
Méthode de découpe	8 couteaux, entraînement pneumatique	Encodeur	Omron
Méthode de collage	Simple face et double face	Cylindre pneumatique	AIRTAC
Contrôle de la longueur	Encodeur	Roulement	HRB
Contrôle de la vitesse	Suivi servo	Équipement ou fonction intégrée
Opérateur	1 personne	Fonction de raccordement du papier	Avoir
Fixation de la mandrine	Serre-joint à vis	Housse anti-poussière et de protection	Avoir

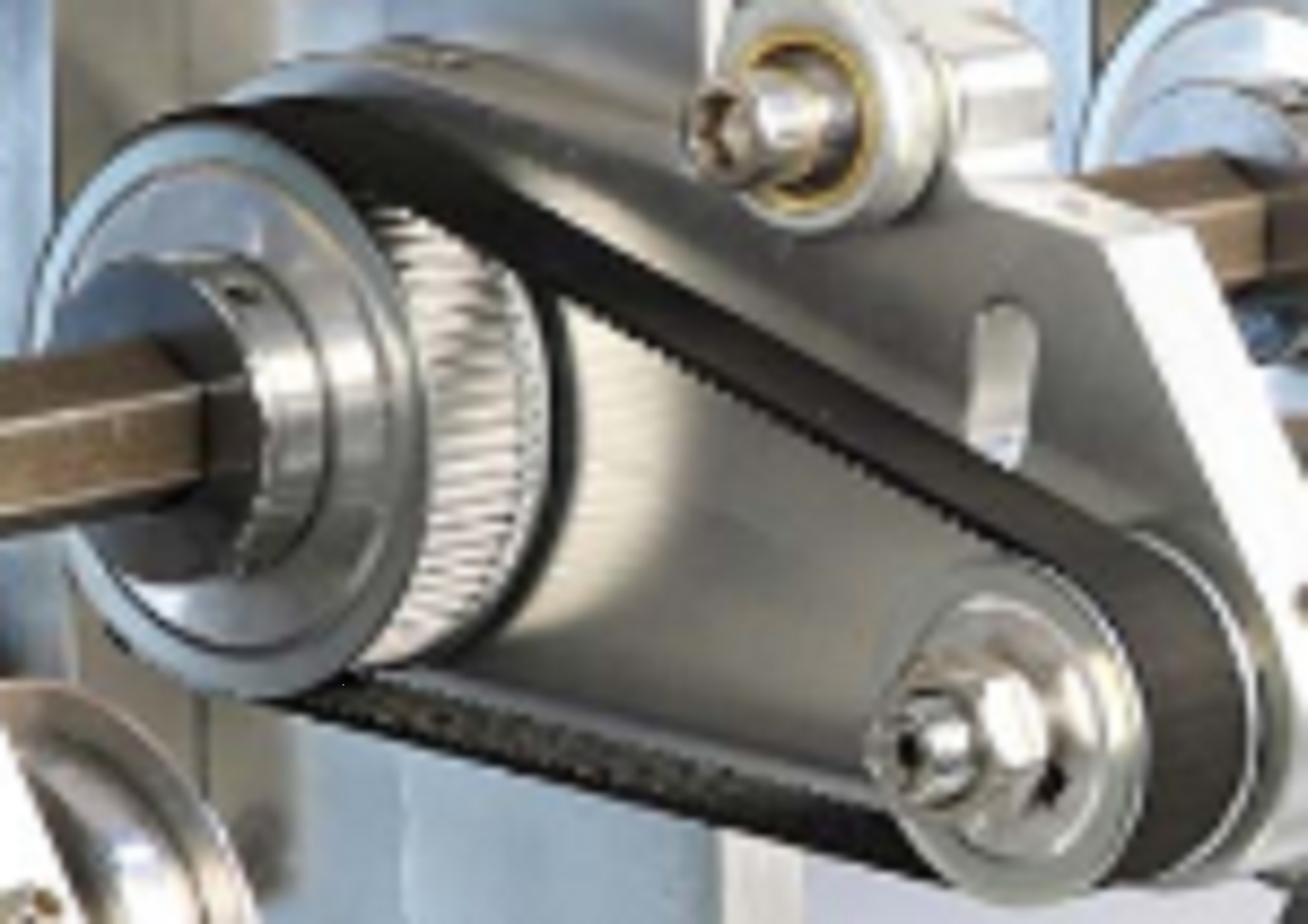

Contrôle de synchronisation	Courroie servo	Couvercle du rouleau d’enroulement	Avoir
Contrôle de la tension de la courroie d’enroulement	ROUE MANUELLE	Couvercle de la lame de coupe	Avoir
Contrôle de l’angle de la courroie	ROUE MANUELLE	Capteur de tension de force de traction	Avoir
Lubrification	Graisse de lubrification	Graisse à lubrification automatique	Avoir
Dimensions et poids		Force de réenroulement constante	Avoir
Dimensions de la pièce principale	3850×1200×1600 mm	Moule Anti-vibrations rouleau	Avoir
Dimensions de l’emplacement au sol	8000×4500×1900 mm	Pompe de recyclage de colle	Avoir
Diamètre du rouleau d’enroulement	pour les produits de la catégorie 2	Barre limiteur du système de découpe	Avoir
Hauteur du rouleau d’enroulement	120mm	Langues de commande multiples	Avoir
Poids	1400 kg	Couvercle en acier inoxydable	Optionnel
Pièces détachées jointes
Moule pour paille en papier	3 séries	Ceinture d’enroulement	15 pièces
Lames de coupe	14 pièces	Boîte à outils	Avoir
Cylindre pneumatique	1 Pcs	Collier de fixation pour tige de traction fine	2 pcs
Ruban adhésif double face	Plusieurs éléments assurant la fonction de liaison du support de rouleau de papier	Colle adhésive métallique	2 bouteilles

8couteaux de coupe pour machine à pailles en papier ( 5moteurs servo)

Interface homme-machine adoptée, réglage des paramètres sur écran tactile, utilisation facile. Contrôlé par codeur, entraîné par moteur servo. Automatique et hautement efficace.

Plusieurs langues de commande disponibles au choix : anglais, chinois, vietnamien, espagnol…

Avantages du GDZGJ-20 :

Système à 8 lames de coupe, nouvelle structure du cylindre de coupe. Réglage plus facile du vérin pneumatique vers le haut et vers le bas lors de la fabrication de pailles en papier de différents diamètres.
3 moteurs servo pour le rouleau spiralé, le déplacement du système de coupe vers la gauche et vers la droite, le rouleau de support et les lames de coupe.

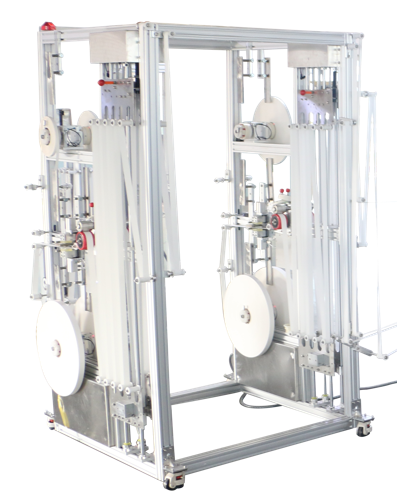

Fonction de raccordement automatique des rouleaux de papier avec support suspendu, raccordeuse automatique, 4 Couches .
Fonction d’alimentation automatique de la station de colle.
Système d’alimentation automatique en graisse pour la lubrification du système de coupe.
Composants électriques principaux issus de marques réputées, - Je ne sais pas. par exemple moteur servo principal, variateur de moteur servo, fréquence convertisseur , écran tactile.

Pièces détachées principales pour la machine de fabrication de pailles en papier :

14lames de coupe ; 4. 15 courroies d’enroulement ;
3 jeux de moules à paille en papier ; 5 courroies de lame de coupe
1 vérin pneumatique.

Nom des pièces	Image	Quantité
Cutting Blade		14 pièces/jeu
Ceinture d’enroulement		15 pièces/jeu
Moule à paille		1 jeu de moule comprenant : Tige de traction plus fine ; Mandrin ; Tapis de coupe 3 jeux de moules offerts Diamètre extérieur de 4 à 12, choisissez 3 tailles.
Cylindre pneumatique		1
Courroie de lame de coupe		1

L avec nouvelle raccordure automatique du papier
