Macchina per la produzione di cannucce di carta con singola lama, modello: BJM-50

Avvolgimento/spirale di strisce di carta su diversi strati per formare tubi di carta, essiccazione mediante zona riscaldata;

Sistema di taglio a singola lama, con tracciamento servocontrollato, per tagliare i tubi di carta in piccoli pezzi destinati a diventare cannucce di carta.

Dettagli brevi della macchina

Macchina per la produzione di cannucce di carta con singola lama BJM-50:

Principio di funzionamento e breve istruzione:

Avvolgimento/spirale di strisce di carta su diversi strati per formare tubi di carta, essiccazione mediante zona riscaldata;

Sistema di taglio a singola lama, con tracciamento servocontrollato, per tagliare i tubi di carta in piccoli pezzi destinati a diventare cannucce di carta.

1. Materiale: carta kraft bianca per uso alimentare e dispositivo riscaldante senza colla;

Materiale secondario: potrebbe essere necessario olio per lubrificazione e raffreddamento. Olio minerale bianco.

Alimentazione elettrica standard: 380 V / 3 fasi / 50 Hz; può essere modificata su richiesta speciale, ad esempio 60 Hz o 220 V / 3 fasi.

Consumo elettrico: Potenza nominale: 10,6 kW/h

FLA (Corrente a pieno carico): 13,5 A

Capacità:

Quanti pezzi di cannucce al minuto. Ad esempio: 150 m/min, produzione di cannucce da 6×197 mm. Considerando alcuni scarti, per il calcolo utilizziamo 200 mm.

150 × 1000 / 200 = 750 pezzi/min.

Vantaggi del BJM-50:

Velocità superiore: ingresso massimo 180 m/min, uscita 150 m/min.
Sistema di taglio con singola lama, nuova struttura di lama volante. Lunghezza programmabile e regolabile liberamente.
3 gruppi di motori servo per i rulli avvolgenti.
Funzione automatica di collegamento dei rotoli di carta (supporto automatico per giunzione della carta) in grado di soddisfare i requisiti per la giunzione di carte a 4 strati.
I principali componenti elettrici sono di marche famose. Schneider . Come motore servo principale, driver del motore servo, frequenza convertitore , schermo touch.

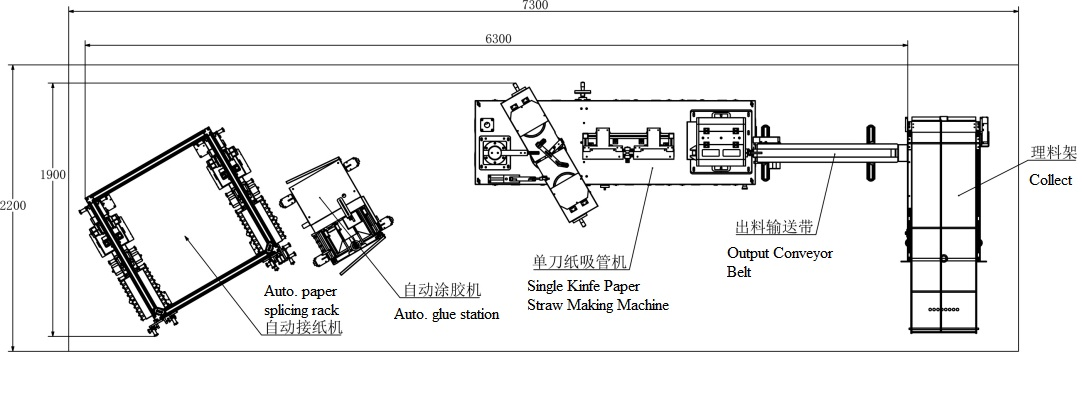

Dimensioni diverse dell’unità

Nome unità	Dimensione (mm) (mm)	Nome unità	Dimensione (mm) (mm)
Macchina per la produzione di cannucce di carta con singola lama	21508001650	Trasportatore	12004001050
Supporto per rullo di carta	112013002050	Raccoglitore di cannucce	16505201080

Specifiche e parametri

Numero Modello	Macchina per cannucce di carta con singola lama (BJM-50)
Parametro tecnico		Sistema di Controllo
Strato di carta	3-4 strati	Controller PLC PLC	Schneider
Diametro esterno massimo	7mm	Interfaccia Uomo-Macchina	Schneider
Diametro esterno minimo	3,5 mm	Versione del programma	GD-XJ 5.0
Spessore massimo	0,5 mm	Sistema di servo	Schneider
Spessore minimo	0,2 mm	Esecutore	Schneider
Lunghezza minima	120mm	Lunghezza massima	500 mm
Velocità di uscita	3-150 m/min	Componente del segnale	Omron
Sistema di avvolgimento	2 servo / 1 cinghia	Componente Pneumatico	AIRTAC
Modalità di taglio	1 coltello pneumatico/1 servo	controllo sincrono	Cintura sincrona
Metodo di incollaggio	Estrazione e circolazione della colla
Controllo della lunghezza	Codificatore	Assemblare
Operatore	1 persona	Porta tubi	Avere
Fissaggio del mandrino	Morsa a vite	Regolazione dell'angolo della cinghia	Regolazione della ruota
Controllo della Velocità	Servo	Regolazione della tensione della cinghia	Regolazione della ruota
Ingresso di potenza	3P/380 V/50 Hz	Funzione di arresto in caso di rottura della carta	Avere
Dimensione della macchina	21508001650	Lubrificazione	RULLO ELETTRICO
Superficie di pavimento	700030001700mm	Controllo della tensione della carta	Controllo continuo della tensione
Diametro della ruota	195mm	Reggitovaglioli	Supporto automatico per il collegamento della carta
Altezza delle ruote	100 mm	Cintura	Nastro di base a pezzi
Velocità massima di rotazione	200r/min	Peso totale	1150 kg

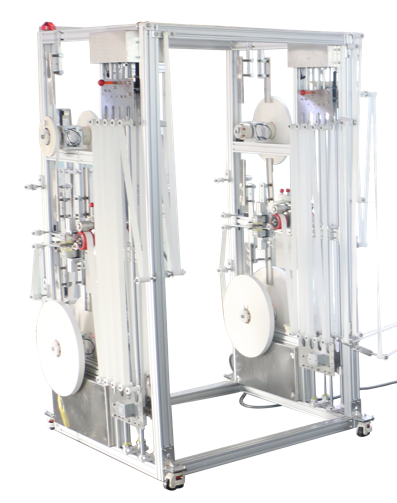

Supporto per rotoli di carta con funzione automatica di collegamento


Descrizione e vantaggi

Consente alla macchina per la produzione di cannucce di carta di funzionare senza interruzioni.
Utilizzo del rilevamento automatico: quando il rotolo di carta sta per esaurirsi, il meccanismo taglia automaticamente le estremità finali del vecchio rotolo e collega il nuovo rotolo di carta.
Dimensioni ridotte, facilità di consegna e spostamento per regolare l’angolo di alimentazione della carta.
Semplicità costruttiva. In caso di rottura della carta, non è necessario fermare la macchina per riavvolgere manualmente la carta in modo complicato.
Forza costante di svolgimento dei rotoli di carta, per garantire un’alimentazione della carta più fluida.

6. Il nostro brevetto esclusivo per questo meccanismo di collegamento, non copiato da

altri produttori, in particolare marche europee, quindi assenza di problemi brevettuali.

7. Opzione disponibile: meccanismo di collegamento a 4 strati.
