Machine simple lame pour la fabrication de pailles en papier, modèle : BJM-50

Enroulage/en spirale de bandes de papier en plusieurs couches pour former un tube en papier, séchage dans la zone chauffée ;

Système de découpe à simple lame, avec suivi servo, permettant de couper le tube en papier en petits morceaux destinés à fabriquer des pailles en papier.

Informations succinctes sur la machine

Machine de fabrication de pailles en papier à couteau unique BJM-50 :

Principe de fonctionnement et instructions succinctes :

Enroulage/en spirale de bandes de papier en plusieurs couches pour former un tube en papier, séchage dans la zone chauffée ;

Système de découpe à simple lame, avec suivi servo, permettant de couper le tube en papier en petits morceaux destinés à fabriquer des pailles en papier.

1. Matériau : papier kraft blanc alimentaire et dispositif de chauffage sans colle ;

Matériau secondaire : huile peut être nécessaire pour la lubrification et le refroidissement. Huile minérale blanche.

Alimentation électrique standard : 380 V / triphasé / 50 Hz, pouvant être modifiée selon des exigences spéciales, par exemple 60 Hz ou 220 V / triphasé.

Consommation électrique : Puissance nominale : 10,6 kW/h

FLA (Ampérage à pleine charge) : 13,5 A

Capacité :

Nombre de pailles produites par minute. Par exemple : 150 m/min, produisant des pailles de 6 × 197 mm. En tenant compte de quelques pertes, nous utilisons 200 mm pour le calcul.

150 × 1000 / 200 = 750 pièces/minute.

Avantage du BJM-50 :

Vitesse plus élevée : entrée maximale de 180 m/min, sortie de 150 m/min.
Système de coupe à couteau unique, nouvelle structure de couteau volant. Longueur programmable, réglable librement.
3 moteurs servo pour les rouleaux en spirale.
Fonction de raccordement automatique des rouleaux de papier (chariot automatique de raccordement de papier) permettant de répondre aux exigences de raccordement de 4 couches de papier.
Les composants électriques principaux proviennent de marques réputées, - Je ne sais pas. par exemple le moteur servo principal et le variateur de moteur servo, fréquence convertisseur , écran tactile.

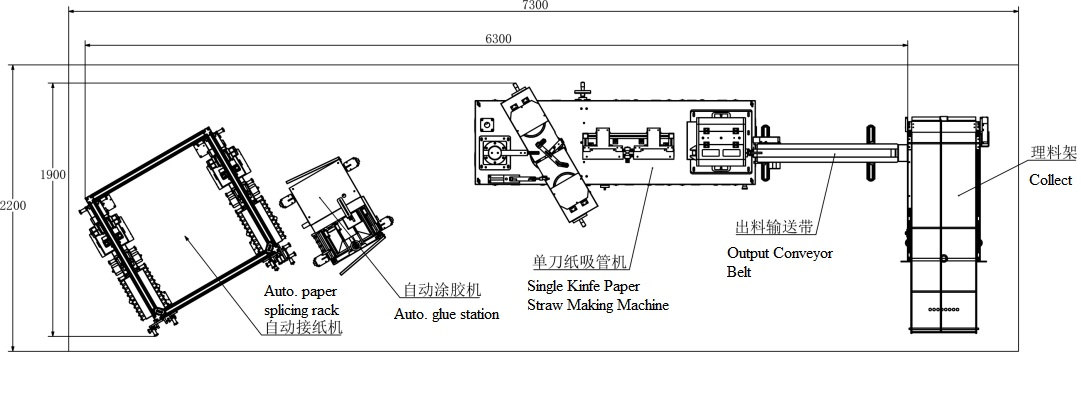

Dimensions différentes de l'unité

Nom de l'unité	Dimension (mm) le nombre de points	Nom de l'unité	Dimension (mm) le nombre de points
Machine à fabriquer des pailles en papier à simple lame	21508001650	Convoyeur	12004001050
Support de rouleau de papier	112013002050	Collecteur de pailles	16505201080

Spécifications et paramètres

Numéro de modèle	Machine à pailles en papier à simple lame (BJM-50)
Paramètre technique		Système de contrôle
Nombre de couches de papier	3 à 4 couches	Contrôleur PLC	- Je ne sais pas.
Diamètre extérieur maximal	7mm	Interface Homme-Machine	- Je ne sais pas.
Diamètre extérieur minimal	3,5 mm	Version du programme	GD-XJ 5.0
Épaisseur maximale	0,5 mm	Système de servo	- Je ne sais pas.
Épaisseur minimale	0,2 mm	Exécutant	- Je ne sais pas.
Longueur min.	120mm	Longueur maximale	500 mm
Vitesse de sortie	3-150 m/min	Composant du signal	Omron
Système d’enroulement	2 servomoteurs / 1 courroie par pièce	Composant pneumatique	AIRTAC
Méthode de coupe	1 couteau pneumatique / 1 servomoteur	contrôle synchrone	Courroie synchrone
Méthode de collage	Extraction de colle avec circulation
Contrôle de la longueur	Encodeur	Assembler
Opérateur	1 personne	Étagère à tubes	Avoir
Fixation du mandrin	Serre-joint à vis	Réglage de l'angle de la courroie	Réglage de la roue
Contrôle de la vitesse	Servo	Réglage de la tension de la courroie	Réglage de la roue
Alimentation électrique	3P/380 V/50 Hz	Fonction d'arrêt en cas de rupture du papier	Avoir
Dimensions de la machine	21508001650	Lubrification	ROULEAU ÉLECTRIQUE
Surface au sol	700030001700mm	Contrôle de la tension du papier	Contrôle continu de la tension
Diamètre de la roue	195mm	Porte-papier	Support automatique de raccordement du papier
Hauteur des roues	100 mm	Ceinture	Pièce de bande de base
Vitesse maximale de rotation	200r/min	Poids total	1150 kg

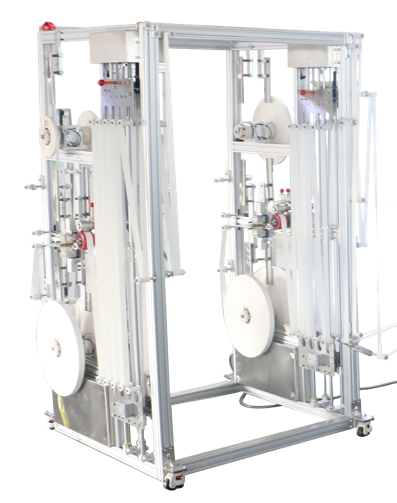

Support de suspension de rouleau de papier avec fonction de raccordement automatique


Description et avantages

Permet à la machine de fabrication de pailles en papier de fonctionner sans arrêt.
Détection automatique : lorsque le rouleau de papier est presque épuisé, le mécanisme coupe les extrémités du vieux rouleau de papier et raccorde automatiquement le nouveau rouleau.
Encombrement réduit, facilité de livraison et de déplacement pour ajuster l’angle d’alimentation en papier.
Simplicité de conception : en cas de rupture du papier, il n’est pas nécessaire d’arrêter la machine pour réenfiler manuellement le papier vers le haut et vers le bas de façon complexe.
Force de déroulage constante des rouleaux de papier, afin d’assurer une alimentation en papier plus fluide.

6. Notre propre brevet pour ce mécanisme de connexion, non copié auprès

d'autres marques, en particulier européennes, donc aucun problème de brevet.

7. Option disponible : mécanisme de connexion à 4 couches.
