Macchina ad alta velocità per la produzione di tubi di carta, modello: BJZGJ-30

Supporto per rotolo di carta, 4 strati, connessione/innesto automatico;
Stazione colla, in acciaio inossidabile, alimentazione automatica della colla;
Meccanismo di avvolgimento e di controllo;
Sistema di taglio multiplo, 9 lame da taglio con copertura antipolvere e di protezione;
Nastro trasportatore;
- Un collezionista.

Dettagli brevi della macchina

Principio di funzionamento e breve istruzione:

Avvolgimento/avvolgitura a spirale di strisce di carta in diversi strati per formare un tubo di carta con colla.

Sistema multi-lama per il taglio, con tracciamento servocontrollato, che taglia il tubo di carta in piccoli pezzi destinati a diventare cannucce di carta per bevande.

Materiale: carta kraft bianca per uso alimentare e colla per uso alimentare.

Materie prime secondarie: potrebbe essere necessario olio per lubrificazione e raffreddamento. Olio minerale bianco.

Alimentazione elettrica standard: 380 V / 3 fasi / 50 Hz; può essere modificata su richiesta speciale, ad esempio 60 Hz o 220 V / 3 fasi.

Consumo elettrico: Potenza nominale: 6,15 kW/h

FLA (Corrente a pieno carico): 13,5 A

Capacità :

Quanti pezzi di cannucce al minuto. Ad esempio: 80 m/min, produzione di cannucce da 6×197 mm. Considerando alcuni scarti, per il calcolo utilizziamo una lunghezza di 200 mm.

80 × 1000 / 200 = 400 pezzi/minuto.

alta velocità 00M macchina per cannucce di carta ( 5motori servo)

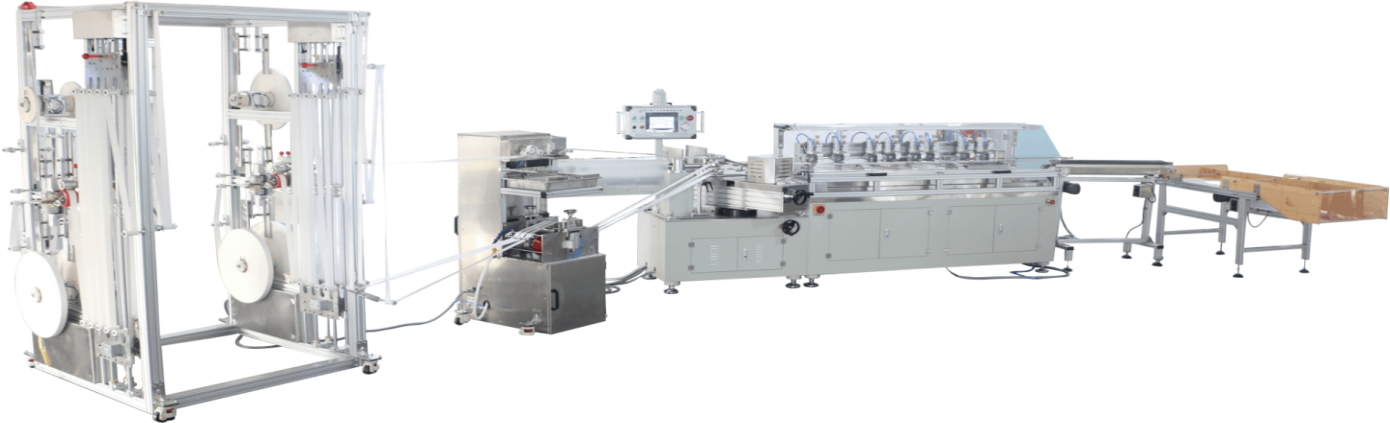

L’intera macchina è composta da 6 parti, da sinistra a destra.

Supporto per rotolo di carta, 4 strati, connessione/innesto automatico;
Stazione colla, in acciaio inossidabile, alimentazione automatica della colla;
Meccanismo di avvolgimento e di controllo;
Sistema di taglio multiplo, 9 lame da taglio con copertura antipolvere e di protezione;
Nastro trasportatore;
- Un collezionista.

Vantaggi del modello BJZGJ-30:

Velocità superiore: ingresso massimo di 120 m/min, uscita di 95 m/min.
sistema con 9 lame di taglio e nuovo design del cilindro di taglio. Regolazione più semplice del cilindro pneumatico in salita e discesa durante la produzione di cannucce di carta con diametri diversi.
5 set di motori servo per rullo avvolgitore, sistema di taglio che si muove a sinistra e a destra, rulli di supporto e lame da taglio.
Funzione automatica di collegamento dei rotoli di carta con supporto sospeso, innesto automatico, 4 strati . Il supporto sospeso per rotoli di carta delle altre macchine per la produzione di cannucce di carta è composto soltanto da 3 strati.
Funzione di alimentazione automatica della stazione colla.
Sistema automatico di lubrificazione con grasso per il sistema di taglio.
I componenti elettrici principali sono di marche famose, Schneider . Ad esempio il motore servo principale e il relativo driver, frequenza convertitore , touchscreen.

Nome dell’unità	Dimensione (mm)	Nome dell’unità	Dimensione (mm)
Unità avvolgimento e controllo	172010501680	stazione colla	6707201430
Sistema multi-taglio	19506501450	Trasportatore	12004001050
Supporto rullo carta	112013002050	Raccoglitore di cannucce	16505201080

Dati tecnici principali

Numero Modello	macchina ad alta velocità per la produzione di cannucce di carta da 100 m （BJ ZGJ- 30）
Parametro tecnico		Sistema di Controllo
Strato di carta	3-4 strati	Controller PLC	Schneider
Diametro massimo	12mm	Interfaccia Uomo-Macchina	Schneider
Min. interno diametro	3,5 mm	Versione del programma	GD-XJ3.0
Spessore massimo	1mm	Sistema di servo	Schneider
Spessore minimo	0,2 mm	Esecutore	Schneider
Lunghezza minima	90mm	Lunghezza Massima （tra 2 lame ）	1580mm
Velocità di uscita	3-110 m/min	Componente del segnale	Omron
Sistema di avvolgimento	2 servo / 1 cinghia per pezzo	Componente Pneumatico	A irtac
Modalità di taglio	9 lame pneumatiche / 1 servo	controllo sincrono	Cintura sincrona
Metodo di incollaggio	Doppio lato/singolo lato	Sistema di taglio con sincronizzazione	Sistema servo di sincronizzazione
Controllo della lunghezza	codificatore	assemblare
Operatore	1 persona	Porta tubi	Avere
Fissaggio del mandrino	Morsa a vite	Regolazione dell'angolo della cinghia	Regolazione delle ruote
Controllo della Velocità	servo	Regolazione della tensione della cinghia	Regolazione delle ruote
Ingresso di potenza	3P/380 V/50 Hz	Funzione di arresto per rottura della carta	avere
Dimensione		Metodo di incollaggio	Sistema di spruzzatura della colla Schutze
Dimensione della macchina	4250×640×1600 mm	Lubrificazione	RULLO ELETTRICO

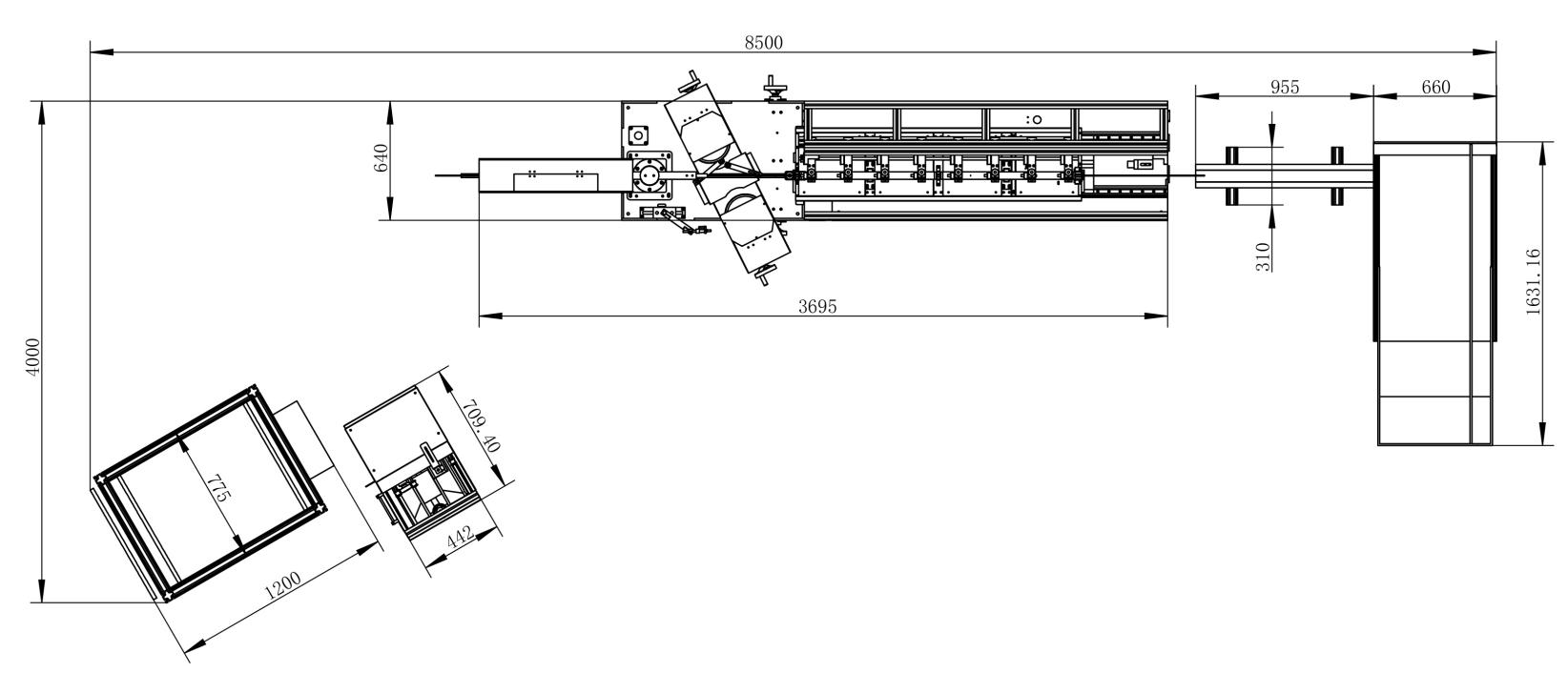

Superficie di pavimento	9500×3500×1900 mm	Controllo della tensione della carta	Controllo continuo della tensione
Diametro della ruota	195mm	Reggitovaglioli	Supporto automatico per il collegamento della carta
Altezza delle ruote	100 mm	Cintura	Nastro di base a pezzi
Velocità massima di rotazione	200r/min	Peso totale	1350 kg

Configurazione principale

Nome dell’unità

Descrizione e vantaggi

Meccanismo di avvolgimento e controllo

Sistema di taglio multi-lama

Acciaio al carbonio;

5 set di motori servo;

Coperchio antipolvere e protettivo;

Lingua: cinese, inglese, spagnolo, polacco, vietnamita, portoghese e così via;

Isolamento separato degli impianti elettrici ad alta e bassa tensione;

Taglio laser e trattamento termico per evitare microvibrazioni;

Maggiore durata utile;

Apparecchiature elettriche di famosi marchi: Schneider

Alta velocità e funzionamento stabile;

Etichette di sicurezza per il metodo di protezione;

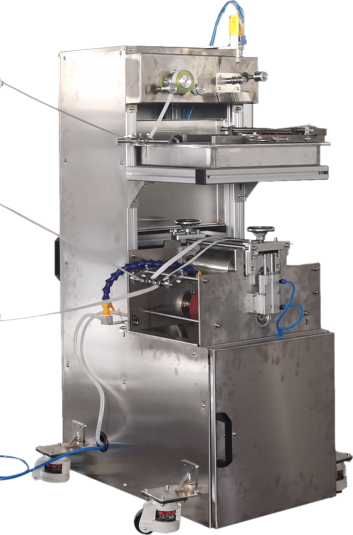

Stazione colla


Nome dell’unità

Descrizione e vantaggi

Stazione colla

Telaio in alluminio e acciaio inossidabile;

Contenitore per colla in acciaio inossidabile;

Sistema di riciclo della colla

Rullo lubrificante per la striscia di carta interna;

Una coppia di rulli (rullo in gomma e rullo in acciaio) per applicare la colla sulla carta.

1 motore per azionare il rullo della colla;

Regolazione semplice della quantità di colla modificando la distanza tra i due rulli.

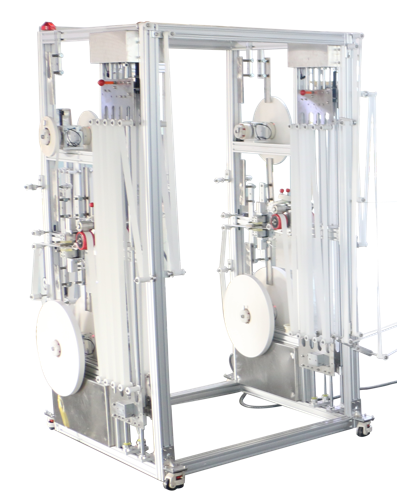

Supporto per rotolo di carta con funzione di collegamento


Descrizione e vantaggi

1. Permette alla macchina per la produzione di cannucce di carta di funzionare ininterrottamente.

2. Rilevamento automatico: quando il rotolo di carta è quasi esaurito, il meccanismo taglia automaticamente le estremità del vecchio rotolo e collega automaticamente il nuovo rotolo.

3. Dimensioni ridotte, facilità di trasporto e regolazione dell’angolo di alimentazione della carta.

4. Costruzione semplificata: in caso di rottura della carta, non è necessario fermare la macchina per riavvolgere manualmente la carta in modo complesso.

5. Forza costante di svolgimento dei rotoli di carta, per garantire un’alimentazione più uniforme.

6. Meccanismo di collegamento brevettato da noi stessi, non copiato da altri produttori, in particolare da marchi europei, pertanto privo di problemi di violazione di brevetto.

7. Opzione disponibile: meccanismo di collegamento a 4 strati.
